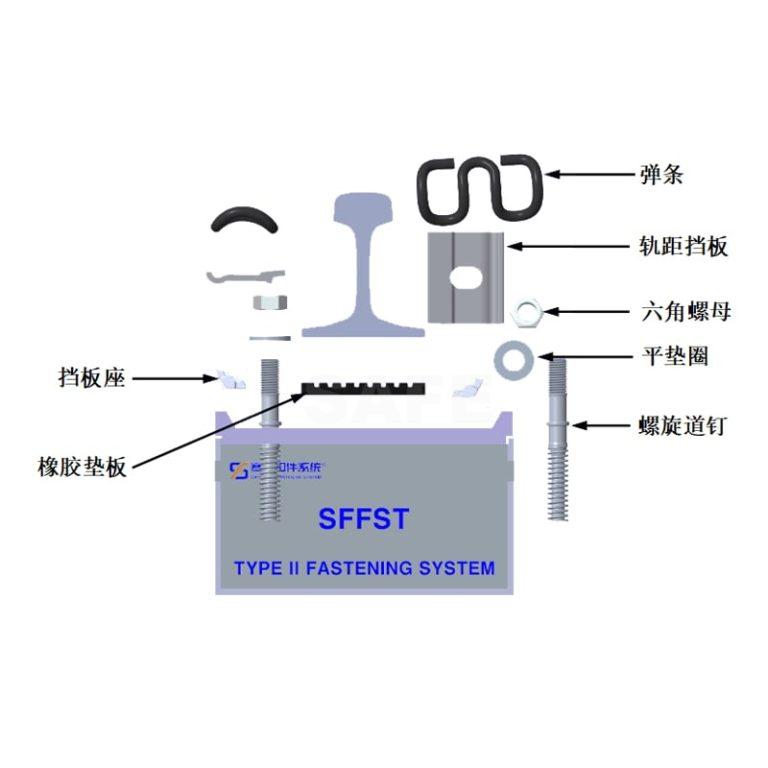

单根轨枕扣件各零部件配置表及说明
| 序号 | 名称 | 规格型号 | 数量/件 | 材质 | 说明 |
| 1 | 弹条 | Ⅱ型 | 4 | 60Si2Cr/其他
热轧弹簧钢 |
扣压力：≥ 10kN |
| 2 | 轨距挡板 | 6# | 2 | Q235-A | |
| 10# | 2 | ||||
| 3 | 平垫圈 | – | 4 | Q235-A |
TB/T 1495-2020 |
| 4 | 挡板座 | 2-4# | 4 | PA6 |
TB/T 1495-2020 |
| 5 | 轨下垫板 | – | 2 | 橡胶 |
①静刚度：55～80kN/㎜； ②动静刚度比：≤ 2.0 ③shore A：≥ 65； ④绝缘电阻：≥ 106Ω； ⑤亦可根据设计相应的静刚度要求。 |
| 6 | 螺旋道钉 | M24/T25.6-195 | 4 | Q235-A |
①预先在轨枕厂预埋好螺旋道钉(建议此操作)； ②可以在施工现场进行预埋施工(不建议)； ③紧固弹条时，螺纹部分须涂润滑油，亦可在螺母上涂油。 |
| 7 | 六角螺母 | M24 | 4 | Q235-A |
①GB/T 41-2016 ②紧固弹条时，道钉螺纹部分未涂油，则须涂油。 |
| 8 | 轨下调高垫板 | – | – | HDPE |
通过捣鼓道砟达不到调高要求时；选用。 |
弹条Ⅱ型扣件 系统技术指标
|
扣件执行标准 |
中国 |
TB/T 3065-2020 |
弹条Ⅱ型扣件 |
|||||||||||||
| 其他国家 | EN 13481-2 C类 |
铁路应用——轨道——扣件系统的性能指标 混凝土枕扣件系统 |
||||||||||||||
|
序号 |
项目名称 | 性能指标 | ||||||||||||||
|
中国 |
试验方法 |
其他国家 |
试验方法 |
|||||||||||||
|
1 |
最大机车轴重 |
26t/ |
||||||||||||||
|
2 |
最小曲线半径 |
R295m |
R150 |
|||||||||||||
|
3 |
设计运行时速 |
客运 |
≤ 160km/h |
货运 |
≤ 120km/h |
客运 |
≤ 160km/h |
货运 |
≤ 120km/h |
|||||||
|
4 |
钢轨纵向阻力 |
≥ 12kN |
TB/T 3396.1-2015 |
≥ 7kN |
EN 13146-1 |
|||||||||||
|
5 |
系统扣压力 |
≥ 2×10kN |
TB/T 3396.2-2015 |
≥ 2×10kN |
EN 13146-7 |
|||||||||||
|
6 |
系统疲劳 |
轨距扩大量 |
≤ 6㎜ |
TB/T 3396.4-2015 |
/ |
≤ 6㎜ |
EN 13146-4 |
/ |
||||||||
|
纵向阻力的变化率 |
/ |
/ |
≤ 20% |
EN 13146-1 |
||||||||||||
|
节点刚度的变化率 |
≤ 25% |
TB/T 3396.3-2015 |
≤ 25% |
EN 13146-9 |
||||||||||||
|
扣压力的变化率 |
/ |
/ |
≤ 20% |
EN 13146-7 |
||||||||||||
|
7 |
绝缘电阻 |
≥ 5kΩ |
TB/T 3396.5-2015 |
≥ 5kΩ |
EN 13146-5 |
|||||||||||
|
8 |
恶劣环境条件的影响 |
顺利拆卸 |
TB/T 3396.6-2015 |
顺利拆卸 |
EN 13146-6 |
|||||||||||
|
9 |
预埋件的抗拔力 |
≥ 60kN |
TB/T 3396.7-2015 |
≥ 60kN |
EN 13146-10 |
|||||||||||
|
10 |
轨距调整 |
Ⅻ、Ⅲa型轨枕 |
+8～-12㎜ |
|||||||||||||
|
既有Ⅰ、Ⅱ型轨枕 |
+12～-8㎜ |
|||||||||||||||
| 11 | 高低调整 |
+10㎜ |
||||||||||||||
