一、范围：重载铁路
二、产品描述

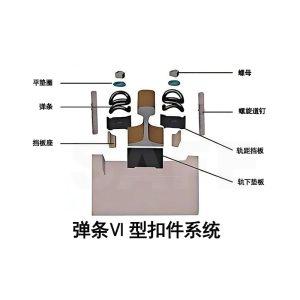

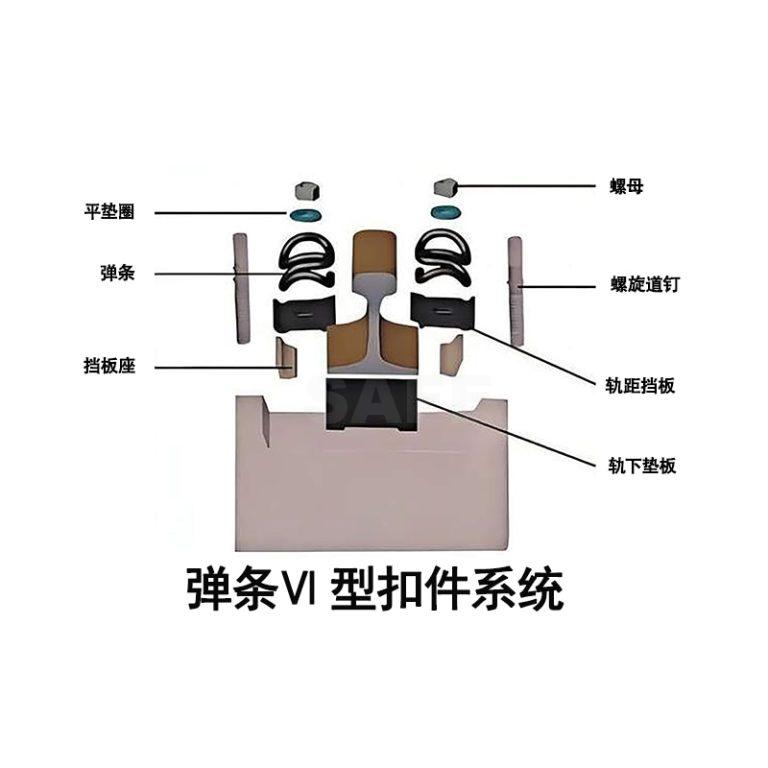

本扣件适用于铺设有挡肩预应力混凝土枕有砟轨道，最小曲线半径不小于400m,最大轴重 25-30t。本扣件由螺母、平垫圈、弹条、轨距挡板、挡板座、轨下垫板和螺旋道钉组成，此外为了钢轨高低位置调整需要，还包括轨下调高垫板。
2.1 适用钢轨类型：60kg/m或75kg/m；轨距：1435mm；
2.2 轨底坡：在轨枕上设置1:40轨底坡；
2.3 每组扣件组装扣压力：不应小于24kN，弹条弹程 12mm；
2.4 扣件钢轨纵向阻力：不小于11kN；
2.5 轨下垫板静刚度：120-160kN/mm；
2.6 锚固螺旋道钉抗拔力：不小于60kN；
2.7 单股钢轨左右位置调整量：-8～+6mm；轨距调整量：-16～+12mm；调整级差为2mm；钢轨高低位置调整量：0mm～10mm。
三、零部件配置
一套扣件系统零部件配置表
| 序号 | 名称 | 规格型号 | 数量/Pcs | 备注 |
| 1 | 弹条 | W4 | 2 | |
| 2 | 挡板座 | Ⅱ型 | 2 | |
| 3 | 轨距挡板 | Ⅱ型 | 2 | |
| 4 | 平垫圈 | φ24 | 2 | |
| 5 | 轨下垫板 | P6 | 1 | |
| 6 | 螺旋道钉 | M24 | 2 | |
| 7 | 螺母 | M24 | 2 |
四、安装及维护
4.1安装
安装建议：在现场大规模安装前，建议先取10 根轨枕进行试安装，以测出使弹条能安装到位的实际安装扭矩，然后以实际安装扭矩的平均值进行大规模安装。应采用可控制扭矩的扳手或机具。
特别提示：安装钢轨时，应防止钢轨磕碰螺旋道钉，造成螺旋道钉损坏或歪斜。
4.2.养护维修要求
4.2.1 发现有轨枕空吊、高低和水平不平顺或三角坑时，应及时进行起道捣固。如遇有少量高低和水平不平顺难以进行起道捣固作业时，可安放轨下调高垫板，调高垫板的总厚度不宜大于10mm，数量不宜超过2块；
4.2.2 使用中弹条中部前端下颚与轨距挡板离缝不宜大于2mm；扣件松弛应及时复拧；
4.2.3 使用中如发现扣件部件损坏应及时更换；
4.2.4 螺母和螺旋道钉应定期涂油作业，并采取相应措施延缓锈蚀；
4.2.5 在进行大型养路机械起道捣固作业前，应将调高垫板全部撤除。
*如需了解其他具体信息，请联系我们~
