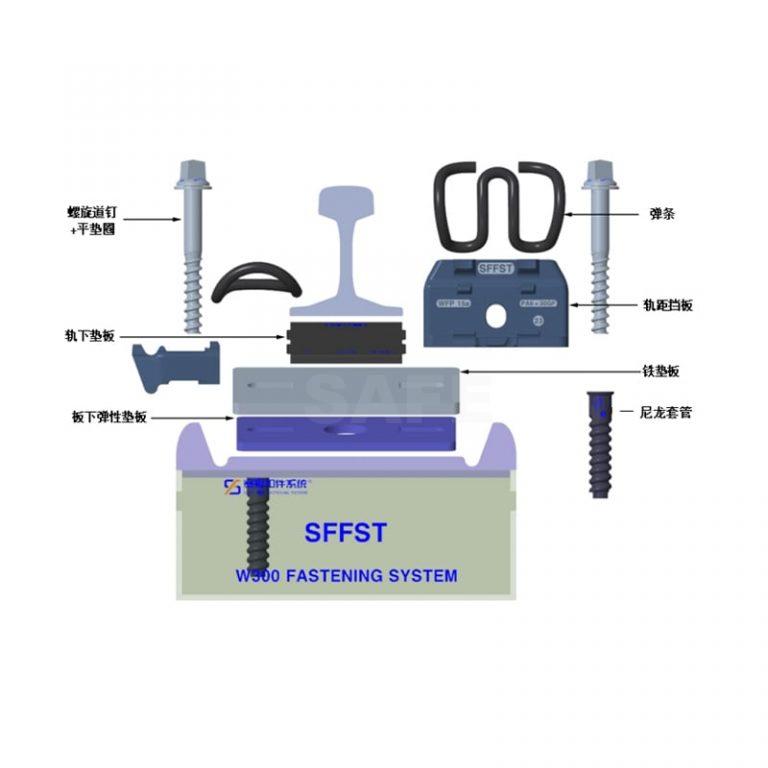

单个节点扣件各零部件配置表及说明
| 序号 | 名称 | 规格型号 | 数量/件 | 材质 | 说明 |
| 1 | 弹条 | SkL15 | 2 | 38Si7
60Si2Mn 61SiCr7 56SiCr7 |
扣压力：10.5±1.5kN或≥ 9kN。 |
| SkL B15 | 2 | ①扣压力：SKL B15/4.5±1kN；SKL 15LT/kN；
②小阻力状态下，选择任一款，配合复合垫板使用。 |
|||
| SkL 15LT | 2 | ||||
| SKL 15IF | 2 | ①扣压力：7.5±1.5kN；
②配合IS15 IF绝缘垫片，钢轨接头处使用。 |
|||
| 2 | 螺旋道钉 | Ss 36-230 | 2 | 优质碳素结构钢
合金结构钢 冷镦刚 |
①机械性能：ISO 898-1 5.6级。
②冷弯性能：防锈处理后的道钉经90°冷弯试验后不应出现裂纹。 ③紧固弹条时，螺纹部分须涂润滑油，亦可在套管内注入润滑油。 |
| 3 | 平垫圈 | ULs7 | 2 | Q235-A | |
| 4 | 轨距挡板 | Wfp 15a | 2 | PA6/66+30%GF | ①排水率：≥ 0.2%；
②冲击强度：≥ 40kJ/㎡。 |
| 5 | 绝缘垫片 | IS15 | 2 | PA6/66+30%GF | ①排水率：≥ 0.5%；
②配合IS15 IF绝缘垫片，钢轨接头处使用。 |
| IS15 IF | 2 | ||||
| 6 | 轨下垫板 | Zw 692-6 | 1 | EVA | ①shore D：32～50；
②拉伸强度：≥ 10MPa。 |
| 7 | 铁垫板 | Grp21 | 1 | 热轧钢 | 拉伸强度Rm：≥ 410MPa，屈服强度ReH：≥ 275MPa，断后伸长率A：≥ 22%。 |
| 8 | 弹性垫板 | Zwp 104NT-22.5 | 1 | 橡塑 | ①静刚度：22.5±2.5kN/㎜；
③动静刚度比：≤ 1.35 |
| 9 | 尼龙套管 | Sdu26 | 2 | PA6 | ①拉性能：经90kN拉力试验后不应损坏；
②紧固时，若锚固螺栓螺纹未涂油，须向套管内注入少量润滑油脂。 |
| 10 | 调高垫板 | AP20-6 | – | HDPE | 调高时选用；且需成对使用。 |
| AP20-10 | – | HDPE | 调高时选用；且需成对使用。 | ||
| AP20S | – | QT 450-10 | 调高时选用；且需成对使用。 |
W300型扣件 系统技术指标
|
扣件执行标准 |
中国 | Q/CR 7-2014 | W300-1型 扣件 | |||||||||
| 其他国家 | EN 13481-5 D类 | 铁路应用——轨道——扣件系统的性能指标 无砟轨道扣件系统 | ||||||||||
| 序号 | 项目名称 | 性能指标 | ||||||||||
| 中国 | 试验方法 | 其他国家 | 试验方法 | |||||||||
| 1 | 最大机车轴重 | 26t | ||||||||||
| 2 | 最小曲线半径 | R600m | R400m | |||||||||
| 3 | 设计运行时速 | 350km/h | ＞ 250km/h | |||||||||
| 4 | 钢轨纵向阻力 | 正常线路 | ≥ 9kN | TB/T 3396.1-2015 | 正常线路 | ≥ 9kN | EN 13146-1 | |||||
| 小阻力线路 | 6±1kN | 小阻力线路 | 6±1kN | |||||||||
| 4.5±1kN | ||||||||||||
| 5 | 系统扣压力 | 正常线路 | ≥ 18kN | TB/T 3396.2-2015 | 正常线路 | ≥ 18kN | EN 13146-7 | |||||
| 小阻力线路 | ≥ 6kN | 小阻力线路 | ≥ 6kN | |||||||||
| 6 | 系统疲劳 | 轨距扩大量 | ≤ 6㎜ | TB/T 3396.4-2015 | / | ≤ 6㎜ | EN 13146-4 | / | ||||
| 纵向阻力的变化率 | ≤ 20% | TB/T 3396.1-2015 | ≤ 20% | EN 13146-1 | ||||||||
| 节点刚度的变化率 | ≤ 25% | TB/T 3396.3-2015 | ≤ 25% | EN 13146-9 | ||||||||
| 扣压力的变化率 | ≤ 20% | TB/T 3396.2-2015 | ≤ 20% | EN 13146-7 | ||||||||
| 7 | 绝缘电阻 | ≥ 5kΩ | TB/T 3396.5-2015 | ≥ 5kΩ | EN 13146-5 | |||||||
| 8 | 恶劣环境条件的影响 | 顺利拆卸 | TB/T 3396.6-2015 | 顺利拆卸 | EN 13146-6 | |||||||
| 9 | 预埋件的抗拔力 | ≥ 60kN | TB/T 3396.7-2015 | ≥ 60kN | EN 13146-10 | |||||||
| 10 | 轨距调整 | ±16㎜ | ||||||||||
| 11 | 高低调整 | -4～+26㎜，最大可调整-4～+76㎜。 | ||||||||||
